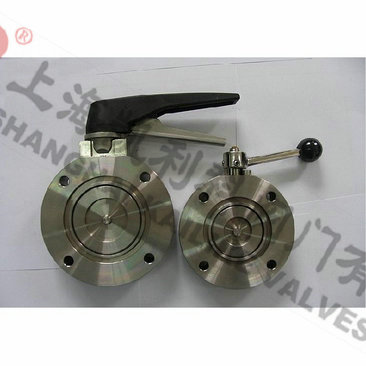

GI手動真空蝶閥

GI手動真空蝶閥用于接通或切斷真空管路中的氣流。閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。除了能用在真空狀態下，也能用在低壓狀態下使用。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。

產品名稱：	手動真空蝶閥	產品型號：	GI
公稱通徑：	DN40～DN1200	閥座密封：	氟橡膠、丁晴橡膠、金屬座
公稱壓力：	105～1.3×10-4Pa	連接方式：	對夾式
適用溫度：	-30ºC～+150ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣	生產廠家：	上海凱利科閥門有限公司

產品說明

GI手動真空蝶閥用于接通或切斷真空管路中的氣流。閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。除了能用在真空狀態下，也能用在低壓狀態下使用。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。

技術性能

適用范圍：Applicability	105～1.3×10-4Pa
閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠)
氣源壓力：Mains Voltage	0.4～0.6MPa
安裝方向：Mounting Direction	任意

主要零件材料

閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠

外形結構圖

主要外形尺寸

真空標準：GB6070

型號	DN	D	D0	B	N	C	H	L
GI-32	32	90	70	22	4	9	130	140
GI-40	40	100	80	22	4	9	140	155
GI-50	50	110	90	22	4	9	150	170
GI-63	63	130	110	28	4	9	170	190
GI-80	80	145	125	28	8	9	185	212
GI-100	100	165	145	28	8	9	206	242
GI-125	125	200	175	34	8	11	240	283
GI-160	150	225	200	34	8	11	265	320
GI-200	200	285	260	40	12	11	334	400
GI-250	250	335	310	45	12	11	384	473
GI-320	300	425	395	50	12	147	472	568
GI-400	400	510	480	60	16	14	560	700

真空標準：JB919

型號	DN	D	D0	B	N	C	H	L
GI-32	32	78	64	22	4	7	118	134
GI-40	40	85	70	22	4	7	125	147
GI-50	50	110	90	22	4	9	150	170
GI-63	63	125	105	28	4	9	165	187
GI-80	80	145	125	28	4	9	185	212
GI-100	100	170	145	28	4	12	210	244
GI-125	125	195	170	34	4	12	238	280
GI-150	150	220	195	34	8	12	263	317
GI-200	200	275	250	40	8	12	324	396

聲明：【GI手動真空蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GI手動真空蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
